Bonjour !

Entre nous, l’autoradio d’origine n’est pas très efficace et est dépourvu de toutes options ! Bon d’accord j’ai vu qu’il était compatible MP3 …

1288182269_radio

N’ayant pas un budget infini pour l’aménagement du fourgon, et voulant quand même un autoradio sympa, je suis passé du côté obscur .. un autoradio chinois : le Qiilu 7″.

(il était en vente flash à 99€ au moment où je l’ai acheté, il suffit de zyeuter régulièrement)

2017-11-10 16_57_48-Qiilu 7 Pouce Autoradio Lecture MP5 (7_ Android 5.1+ GPS)_ Amazon.fr_ High-tech.png

Pourquoi celui-ci devant la multitude d’offres que propose Amazon ? Tout simplement car les avis étaient bons (bien que pas nombreux) ! J’avais un budget de 150€ environ (il faut compter au moins le double ou le triple pour avoir quelque chose d’équivalent chez Pioneer, Kenwood, JVC ou ce genre de marque).

Revenons-en au poste, pour ce prix nous avons :

  • Ecran tactile 2 din (il remplace le poste d’origine ET l’afficheur)
  • Port USB (attention il est à l’arrière, donc j’ai commandé une prise USB encastrable afin de faire quelque chose de sympa, car d’origine c’est une simple rallonge USB fournie d’environ 20cm, qui doit se loger surement dans la boite à gant)
  • Android 5.1
  • Wifi : accès au Play Store, il devrait fonctionner comme une vraie tablette multimédia
  • GPS : même si nous avons des smartphones avec ma compagne, ça peut être pratique. Le système étant sous Android, il suffit de télécharger une application du style Google Map pour avoir la cartographie gratuite.
  • Bluetooth téléphone
  • Prise caméra de recul (ouf ! sauvé !)

Inconvénients connus :

  • Pas RDS : c’est un point qui me gênait avant de commander, mais je me dis que pour rouler par chez nous les stations seront mémorisées, et pour les voyages, on fera avec des clés USB donc pas de radio.
  • Pas de lecteur CD : l’avantage est qu’on a la place derrière l’autoradio pour y caser tout les fils sans problème).
  • Un inconvénient qui ne concerne pas le poste, l’afficheur de l’autoradio avait aussi l’heure et la température. L’heure est affichée sur le poste, concernant la température, j’ai acheté un thermomètre avec un petit écran LCD qui semble fiable pour remplacer l’info d’origine.

Les fonctionnalités sont attirantes, mais il faudra tester tout ça un peu plus tard …

A ce prix (et surtout parce que c’est chinois), vous recevez un autoradio sans connectique prêt à brancher à l’arrière :

2017-11-08 14_28_45-Qiilu Lecteur MP5 Autoradio 7_ Tableau de Bord 2 Din HD Bluetooth Stéréo Navigat

Pas de panique (bon ok j’ai un peu paniqué au premier abord) !!

Pour un novice, la tâche peut paraître compliquer. En fin de compte, les fils sont normalisés et correspondent aux fils d’origine. Afin de ne pas couper les fils du poste d’origine, j’ai commandé une prise ISO universelle afin d’y faire mes branchements.

Une fois reçue, j’ai coupé la connectique pour ne garder que la partie femelle (afin qu’elle s’emboîte sur les connectiques du Trafic). Ça permet de faire ses branchements tranquillement au chaud à la maison.

La notice reçue est assez succincte mais le principal y est, puis tout est tagué sur les fils directement ce qui permet de se retrouver facilement.

Etant assez réticent aux soudures, j’ai préféré acheter dans un premier temps des connecteurs rapides :

2017-11-08 14_32_58-connecteur rapide electricité - Recherche Google

Vous levez la languette orange, vous glissez le fil (souple ou rigide) et vous refermez ! En cas d’erreur ça permet de modifier rapidement les fils sans devoir dessouder / ressouder … Une fois que tout était fonctionnel, j’ai remplacé ces connectiques par des soudures pour la propreté et ne pas encombrer de dizaines de connectiques. Ensuite une petite gaine thermo pour isoler et c’est parti.

23469118_2019557274942423_1309738444_o

Pour brancher le GPS, il faut installer une antenne. L’antenne fournie contient un fil assez long qui permet de l’installer facilement. Je suis tout simplement passer depuis la cage de l’autoradio vers la boite à gant. En réalité juste en dessous, c’est là où on se rend compte qu’il y a énormément de place disponible pour passer les mains, les fils). Ensuite je suis remonté du côté droit, côté porte, le long du porte gobelet pour y loger l’antenne GPS :

23433218_2019098534988297_1690861581_o

Photo de la prise USB encastrée à la place du crochet d’origine (pour enlever le crochet il vous suffit de tirer dessus) :

23482918_2019111418320342_1321350492_o.jpg  23484628_2019098538321630_938308159_o

(vous verrez qu’il y a aussi une prise jack au dessus de l’USB, j’ai acheté un connecteur Jack vers RCA aussi, vu que les fils RCA sont disponibles derrière l’autoradio, on verra plus tard si on s’en sert …)

A partir de là, votre autoradio est prêt à brancher !

Pour venir à vos fins il vous faudra en plus :

  • Une entretoise universelle 2 din pour fixer le poste : ne commandez pas l’entretoise vendue pour Trafic 2 sur amazon, elle n’est pas compatible (allez savoir pourquoi … je l’ai commandé et l’ai renvoyé en suivant). Je parle ici pour les modèles de Trafic 2 avant le relooking de 2010.
  • Un connecteur d’antenne : ça coûte pas cher mais c’est indispensable dans 99,9% des cas.

Il ne vous reste plus qu’à monter tout ça et à assembler.

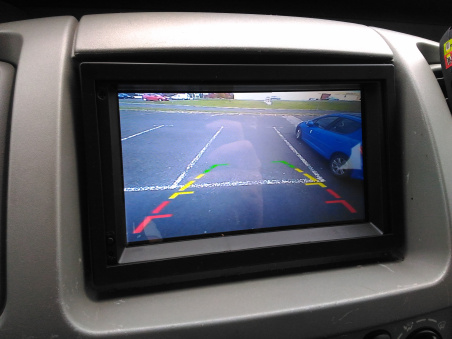

Un petit rendu de la caméra arrière une fois bien reliée :
