Pose des panneaux solaire

Pose des panneaux solaire

5 septembre 2018 0 Par BVan65

Pose des panneaux solaire

Bonjour à tous !

Aujourd’hui je me suis lancé sur l’installation des panneaux solaires.

Idéalement j’aurais préféré un unique panneau solaire (pour le gain de place) mais nous avons trouvé une occasion en or sur leboncoin, donc on a changé d’avis :

  • Deux panneaux solaire Poly de 130W chacun : tension d’entrée 18V
  • 40€ pièce avec doubleur pour les mettre en parallèle ainsi que 4m de câble.

Nous n’avons pas encore reçu le régulateur solaire, donc les panneaux seront en attentes jusqu’à qu’on le reçoive.

Toujours par soucis de percer le moins possible, je souhaite utiliser un maximum ce qui est disponible sur le Trafic, à savoir :

  • utiliser les fixations des galeries d’origine
  • utiliser un trou à l’arrière du Trafic pour passer les câbles vers l’intérieur (boucher par un caoutchouc d’origine)

En fouillant dans mon bordel ( 😀 ), j’ai trouvé des cornières en métal d’une bonne longueur chacune, je vais faire un cadre sur lequel va venir se reposer les deux panneaux.

Il faut savoir que le toit du Trafic n’est pas plat mais ondulé. Il faudra jouer avec ça pour la pose des cornières, donc :

  • deux cornières en métal pour la longueur (une de chaque côté),
  • deux cornières par panneau sur la largeur soit quatre cornières pour les deux panneaux.

Voilà à quoi ressemble le toit du Trafic, avec les fameuses fixations pour galerie :

1384966332__DSF0550

Pour la longueur des cornières, il vous suffit de prendre la distance entre la première fixation et la dernière (perso je n’ai pas pris celles qui sont complètement sur la cabine, ça faisait beaucoup trop long, uniquement jusqu’au fixation qui arrivent vers l’antenne).

Une fois découper à la bonne longueur, prenez les distances entre chaque trou des fixations, et reportez tout sur la cornière :


Ensuite j’ai choisis de fixer directement les cornières sur les panneaux solaires (les cornières qui seront fixés dans la largeur) :

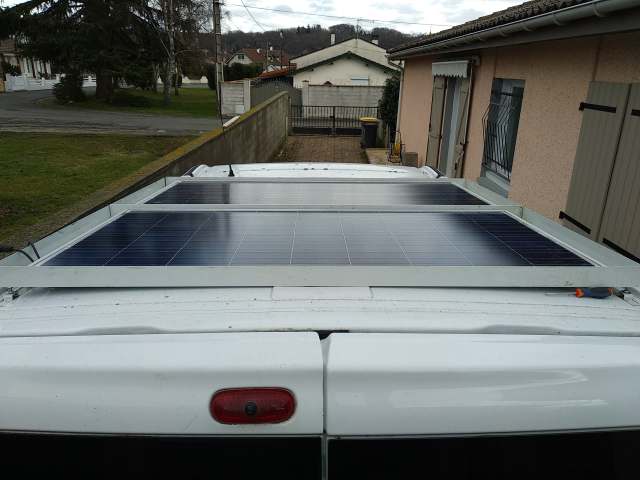

Puis montage sur le toit et assemblage des cornières entre-elles :


Sur la porte arrière gauche du Trafic, en haut, d’origine j’ai un caoutchou qui ne sert à rien :


On va passé les câbles par là … j’ai pré-percé un petit trou pour faciliter l’insertion, et ensuite en force .. ne percez pas trop gros sinon ça ne sera pas étanche, et il vous faudra mettre du silicone :



Tous les connecteurs sont étanches, donc il suffit de bien les fixer et c’est bon :


Remettez bien le caoutchouc en place, les câbles seront en attentes à l’intérieur …
