Schéma électrique du BVan’

Schéma électrique du BVan’

5 septembre 2018 0 Par BVan65

Schéma électrique du BVan’

Bonjour !

Comme vous vous en doutez, un fourgon aménagé sans électricité … ça ne laisse pas beaucoup d’autonomie, ou alors il faut aimer vivre dans le noir 😀

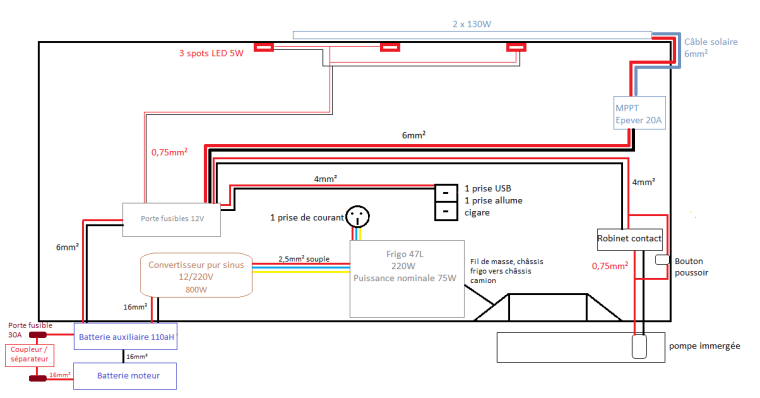

Plutôt que de faire de grands discours, place à un schéma du réseau électrique du camion :


Comme j’aimerais que ma pompe immergée alimente à la fois l’évier, et en même temps un robinet qui sortira vers l’extérieure arrière du fourgon, j’ai mis en parallèle un bouton poussoir pour pouvoir démarrer la pompe immergée (ça sera pour alimenter un chauffe-eau).

Pour le reste, suffit de relier tout aux fusibles. Le convertisseur doit se trouver au PLUS PROCHE de votre batterie, pour limiter les éventuels défauts électriques. Le convertisseur inclue la protection en cas de défauts (car vous vous doutez bien qu’une mise à la terre est difficile dans un fourgon 🙂 ).

Le branchement du convertisseur sera dans un article dédié avec ses caractéristiques.
